技

术

参

数

l  空气温度（电流输出型）

n  温度范围：    -30℃-70℃

n  温度精度：    ±0.3℃

n  输出范围:       4-20mA

l  空气湿度（电流输出型）

n  湿度范围：    0-100%RH

n  湿度精度：    4%RH

n  输出范围:       4-20mA

l  空气温度（电压输出型）

n  温度范围：    -20℃-80℃

n  温度精度：    ±0.3℃

n  输出范围:       0-5V

l  空气湿度（电压输出型）

n  湿度范围：    0-100%RH

n  湿度精度：    4%RH

n  输出范围:       0-5V

信

号

线

缆

线长

______米

传感器端接口类型

传感器与信号线缆一体化设计，无接口

与数据采集器端接口类型或方式

四针航插

线缆端是公头，采集器上是母头

安装配件

名称

数量

包装与标识

折弯板

1块

螺丝、螺母

3套

固定在折弯板===============================

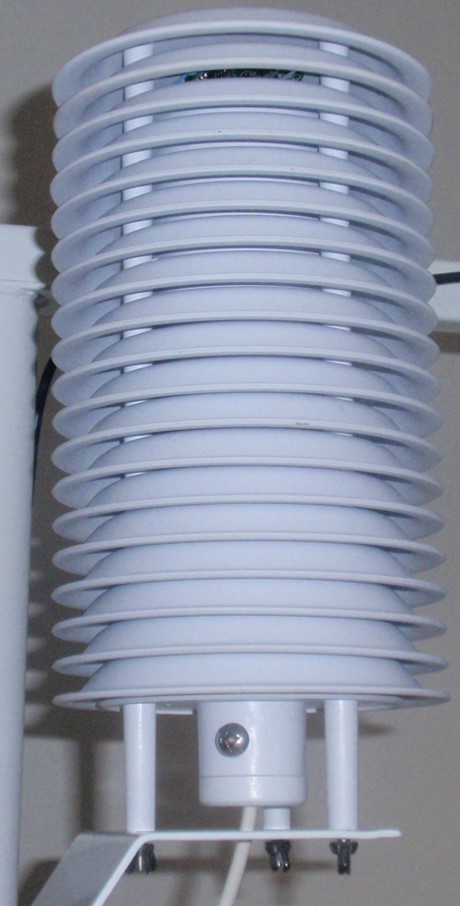

安装位置

1. 将空气温湿度传感器水平放置在百叶箱内，用螺丝固定（出厂时已固定好）。

2. 通过折弯板固定在支架横臂上。

安

装

方

式

将空气温湿度传感器和折弯板从包装箱内取出，先将折弯板与气象站支架横臂固定，然后将传感器信号线自上而下穿过折弯板圆孔，用螺母固定传感器与折弯板。最后将传感器信号线缆与采集器对应接线口相连。

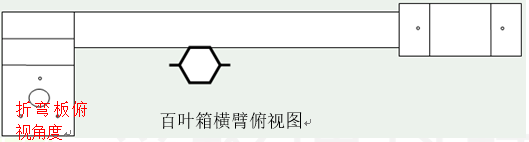

1. 折弯板与支架横臂固定：

将折弯板上的两个螺丝孔与横臂一端螺丝孔对齐，用螺丝固定。

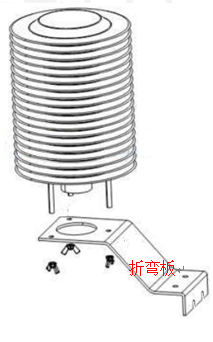

2.百叶箱与折弯板固定

将贯穿百叶箱的三根螺杆对准弯板上三个螺孔，穿过并用蝶形螺牢固固定。
